案例實操丨變電站投運前多間隔CT向量極性檢查
Publish Date:2023/09/06武漢市豪邁電力自動化技術有限責任公司
為提高一次性送電成功率，變電站在投運前需進行CT向量極性檢查，武漢豪邁HTA/HTV無線遙控?cái)?shù)字式智能電流源/電壓源可模擬一次側負荷運行，在某間隔加入大電流，通過切換各開關刀閘，經過母線連通所有間隔，實現一次性加量完成多間隔CT的向量極性檢查，大大提高工作效率。

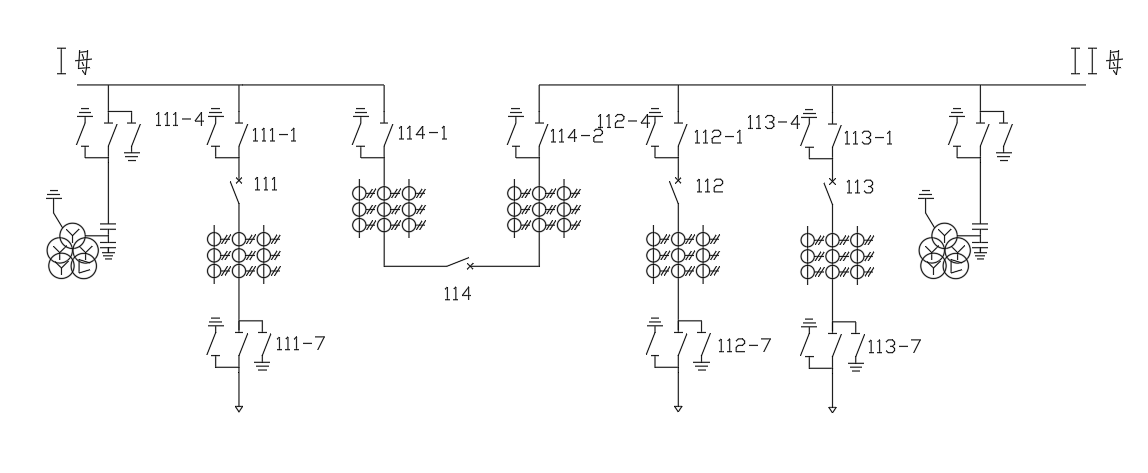

△ 某變電站一次系統圖（110kV部分間隔線路）



試驗設備：


HTV-6000 三相數字式智能高電壓源、HTA-3300 三相數字式智能大電流源、YD-300智能電流電壓源無線遙控主機/無線遙測伏安相位儀

01

試驗方式



此次試驗主要對多間隔加量時查看CT向量極性，從111間隔地刀111-7通入一次電流，通過合開關111和隔刀111-1，電流可流入110kV I#母線，再通過合母聯間隔隔刀114-1和隔刀114-2以及開關114，電流流入110kV II#母線，再合開關112和隔刀112-1以及地刀112-7，電流流入大地，形成整個一次電流回路。
為了查看電流回路的相角，需要施加二次電壓，HTV-6000 三相數字式智能高電壓源接輸出額定電壓至保護裝置，以A相母線電壓為基準，可在各間隔保護裝置上查看CT二次幅值角度，根據CT極性端定義，判斷向量極性是否正確。



02

試驗接線




由于全站為GIS全封閉設備，在試驗接線開始前，需對地刀111-7短接位置進行拆除，由此施加三相電流量。 電流流經線路開關111的CT、母聯開關114兩側CT、線路開關112的CT入地，形成電流回路。

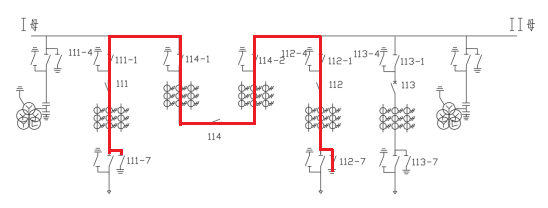

△ 電流流向示意圖

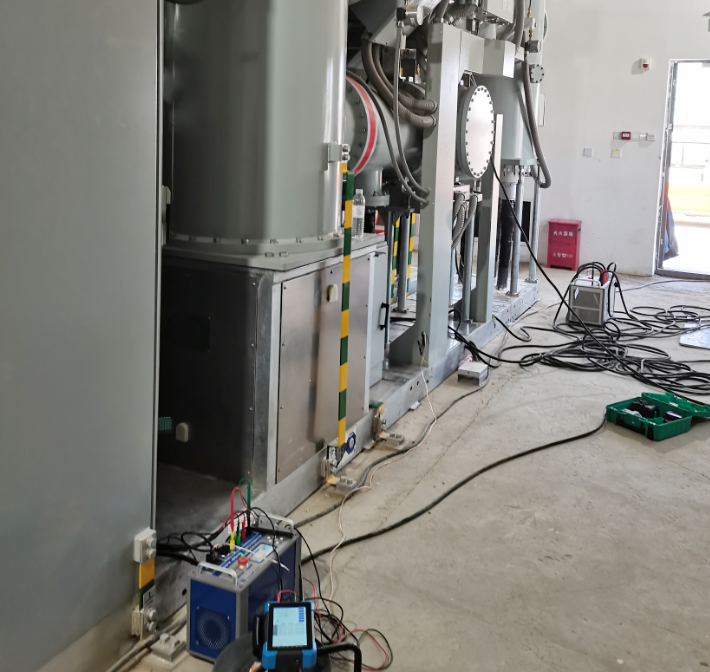

使用HTA-3300 三相數字式智能大電流源施加三相一次電流，通過HTV-6000施加二次電壓，通過YD-300 智能電流電壓源無線遙控主機無線聯機，同步輸出控制。



03

開始試驗



一次回路接線完成后將HTV-6000二次線引至保護裝置，確保保護裝置有基準電壓，然后再引電壓A相至YD-300，使用單機輸出一個基準電壓，打開YD-300搜索HTA-3300，首先將一次電流輸出60A、120A、180A，二次電壓輸出50V進行相序校驗，確保無誤后，開始輸出。

04

試驗結果



待電流升起來后可在保護屏柜上查看各間隔側電流，現場CT變比為1200： 5，由于線路111間隔從P2加入電流，流出后電流相位理論上應反180°，線路112間隔從P1加入電流，流出后電流相位理論上應一致，兩間隔的CT幅值相位試驗值見下表：
間隔
相別
設置幅值
設置相位
保護幅值
保護相位
線路111
UA
50V
∠0°
49.897V
∠0°
UB
50V
∠240°
49.902V
∠-120.32°
UC
50V
∠120°
50.002V
∠120.21°
IA
60A
∠0°
0.253
∠178.89°
IB
120A
∠240°
0.496
∠60.22°
IC
180A
∠120°
0.743
∠-59.71°
線路112

UA
50V
∠0°
49.973V
∠0°
UB
50V
∠240°
50.003V
∠-119.82°
UC
50V
∠120°
50.102V
∠120.19°
IA
60A
∠0°
0.248
∠0.19°
IB
120A
∠240°
0.497
∠-119.93°
IC
180A
∠120°
0.752
∠119.87°
以上數據與相位表在合并單元前端測得的數據一致，并與分析的CT極性一致，因此該CT向量極性測試方法正確，在投運前完成了一次性加量多間隔CT向量極性校驗。



?
