干貨丨直流系統組成及蓄電池檢修試驗
Publish Date:2021/11/24武漢市豪邁電力自動化技術有限責任公司

一

直流系統組成及各部件作用

1、交流配電單元
對直流柜內交流進線電源進行檢測，實現自投或者自復的電氣\機械連鎖裝置，一般安裝在直流充電屏內。
2、充電裝置
對蓄電池充電，將交流電源轉換成直流電源，保證輸出的直流電壓在要求范圍內，并對充電裝置進行必要的保護，保證直流電源技術性能指標滿足運行要求。
3、監控裝置
管理被控設備各種參數和工作狀態，在直流系統中，用于系統管理，實現對充電模塊控制、電池管理和后臺遠程監控。
4、絕緣監測裝置
對控制母線電壓和各支路對地絕緣電阻進行測量判斷，超出正常范圍時發出警告，微機絕緣監測裝置還具備交流竄直流故障的測記和報警功能。
5、電壓調節裝置
保證蓄電池在充電過程中，浮充、均衡充電、放電等狀態下，控制母線電壓基本保持不變（在合格范圍內）。
6、直流饋線單元
通常指直流饋線柜，用于全站直流電源的調整、分配和檢測，將直流輸出電源分配到每一路輸出。
7、蓄電池
整組電壓有220V\110V\48V等電壓等級，單節蓄電池有2V\6V\12V等電壓等級。 正常情況下處于浮充電備用狀態，在低壓交流失電、事故狀態、大電流啟動或短路沖擊等情況下，蓄電池是負荷的直流電源供給者。
8、蓄電池巡檢裝置
監測運行蓄電池組中單只蓄電池端電壓，也可測量環境溫度和蓄電池電流，或者測量單只蓄電池內阻，可以及時發現、預測蓄電池異常情況，有效避免極端狀況的發生，保證直流系統的安全可靠性。


二

直流電源系統檢修試驗


1、根據相關規定直流電源系統（不包括蓄電池）試驗基準周期為3年，根據狀態評價結果執行對應的檢修策略。
2、蓄電池核對性充放電試驗之后每2年進行一次核對性充放電，運行了4年以上的蓄電池每年進行一次核對性充放電試驗。
3、蓄電池檢修試驗裝置：

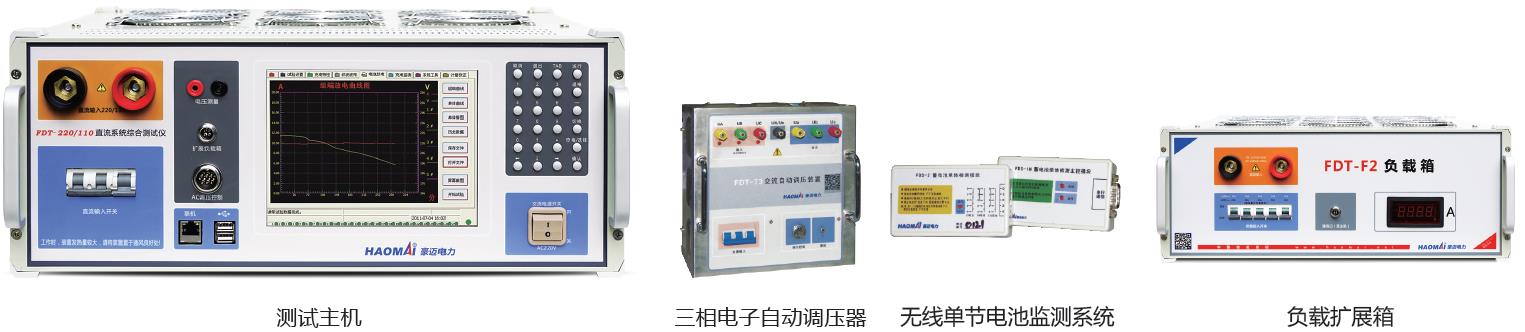

目前整組蓄電池電壓包括220V\110V\48V等電壓等級，FDT-220/110 直流系統綜合測試儀兼容220V\110V兩個蓄電池整組電壓等級，可根據實際需要設計兼容48V。



FDT-220/110 直流系統綜合測試儀集蓄電池組放電、充電機紋波系數、穩壓穩流精度特性測試于一體。 無線主控模塊具有RS232和USB通訊接口，可與計算機、測試儀主機或其它設備進行通訊和控制。 一個無線通訊模塊實時顯示4節單體電池的充放電曲線，也可設計顯示整組充放電曲線。 主機可實現最大放電電流50A的測試，考慮到部分電廠及集控中心負荷比較大，根據現場需要搭載負載箱，能實現最大放電電流180A的蓄電池組測試。
裝置同時具備充電機試驗功能，可全自動測試充電裝置的穩壓精度、穩流精度、紋波系數以及電壓、電流整定誤差，全自動調節充電機的AC380V電源電壓和直流負載功率，自動計算各種電源電壓和負載功率組合時充電機的穩壓精度、穩流精度及紋波系數，滿足對DC110V和DC220V充電機的穩壓精度、穩流精度及紋波系數等測試。
?
