距離保護裝置通常以阻抗或者電抗為定值整定，下面以繼保之星-1600 繼電保護測試儀對CSC-101A線路保護裝置（以電抗為定值整定）調試為例，介紹如何使用距離與零序試驗?zāi)K更加快捷高效地完成線路保護接地距離的三段式故障模擬試驗。

1、保護定值與壓板設置



序號	定值名稱	數值
1	接地距離Ⅰ段電抗定值	0.590Ω
2	接地距離Ⅰ段時間	0s
3	接地距離Ⅱ段電抗定值	1.740Ω
4	接地距離Ⅱ段時間	0.8s
5	接地距離Ⅲ段電抗定值	2.010Ω
6	接地距離Ⅲ段時間	3.000S
7	零序電抗補償系數	0.470Ω
8	零序電阻補償系數	0.930Ω
9	跳閘硬壓板	投
10	距離Ⅰ段硬壓板	投
11	距離Ⅱ、Ⅲ段硬壓板	投
12	距離保護軟壓板	投



2、試驗接線

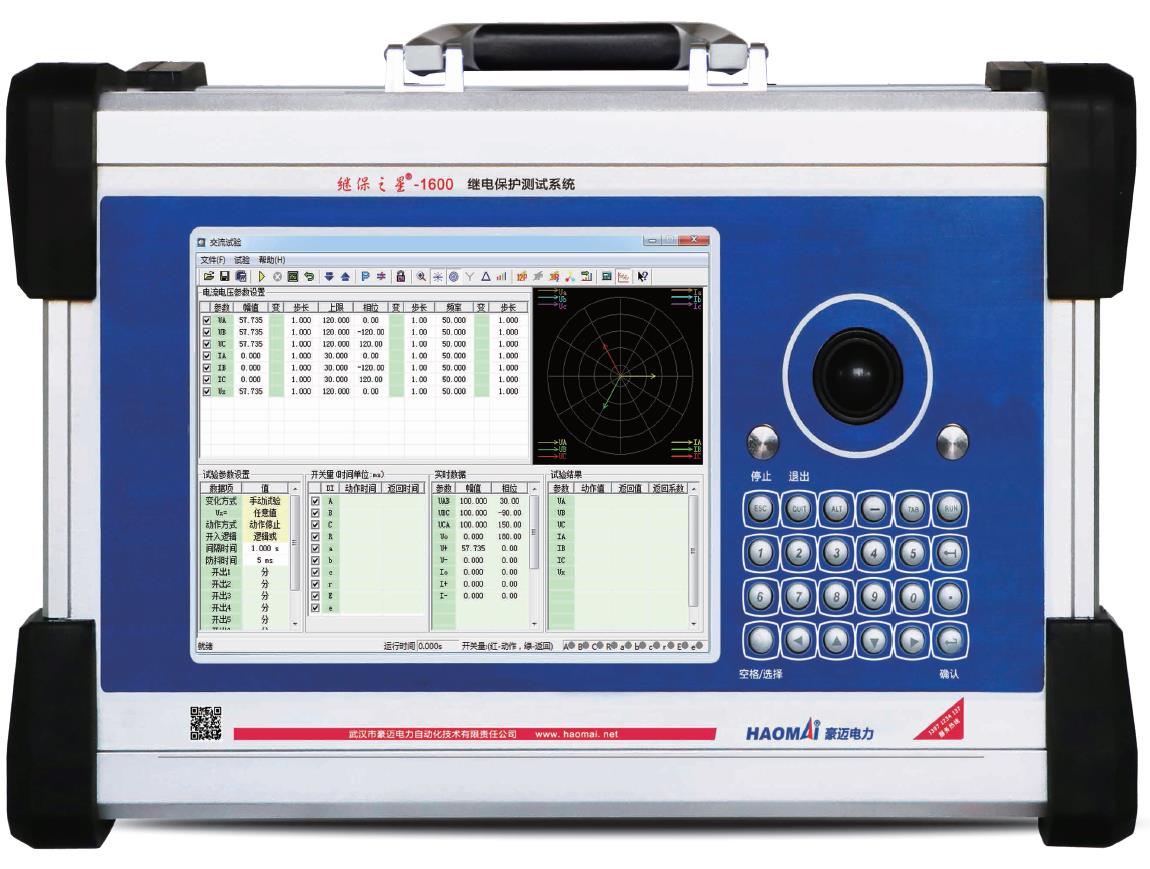

△ 繼保之星-1600 繼電保護測試儀

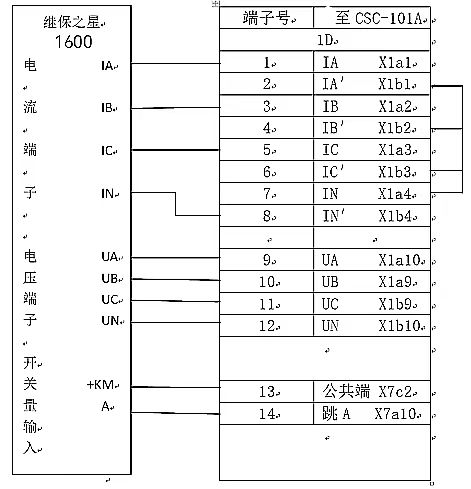

△ 縱聯距離保護接線圖

將繼保之星-1600 電壓輸出端“Ua”、“Ub”、“Uc”、“Un”分別與保護裝置的交流電壓“UA”、“UB”、“UC”、“UN”端子連接。 繼保之星-1600 的電流輸出端“Ia”、“Ib”、“Ic”分別與保護裝置的交流電流“IA”、“IB”、“IC”（極性端）端子相連。 保護裝置的交流電流“IA＇”、“IB＇”、“IC＇”（非極性端）端子短接后接到“IN”（零序電流極性端）端子，最后從“IN＇”（零序電流非極性端）端子接回繼保之星-1600 的電流輸出端“IN”。 繼保之星-1600 的開入接點“A”與保護裝置的分相跳閘出口接點“跳A”連接，繼保之星-1600 的“+KM”與保護裝置的公共端連接，此處該線路對應的開關位置在“合位”，不考慮開出接線。

3、接地距離功能校驗



1）參數設置

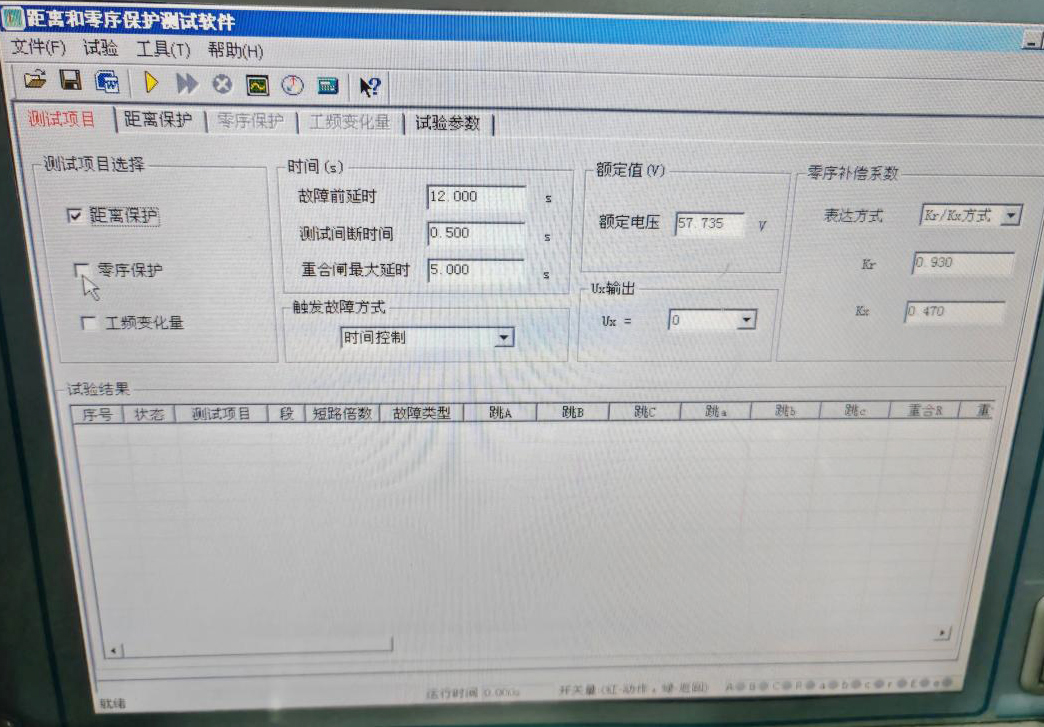

打開距離和零序保護菜單，測試項目勾選距離保護，故障前延時設置為12s，保證TV斷線告警消失，測試間隔時間和重合閘最大延時值選擇默認，觸發方式時間觸發，選擇分相跳閘方式，零序補償系數選擇Kr/Kx方式，Kr為0.930Ω，Kx為0.470Ω。



△ 參數設置

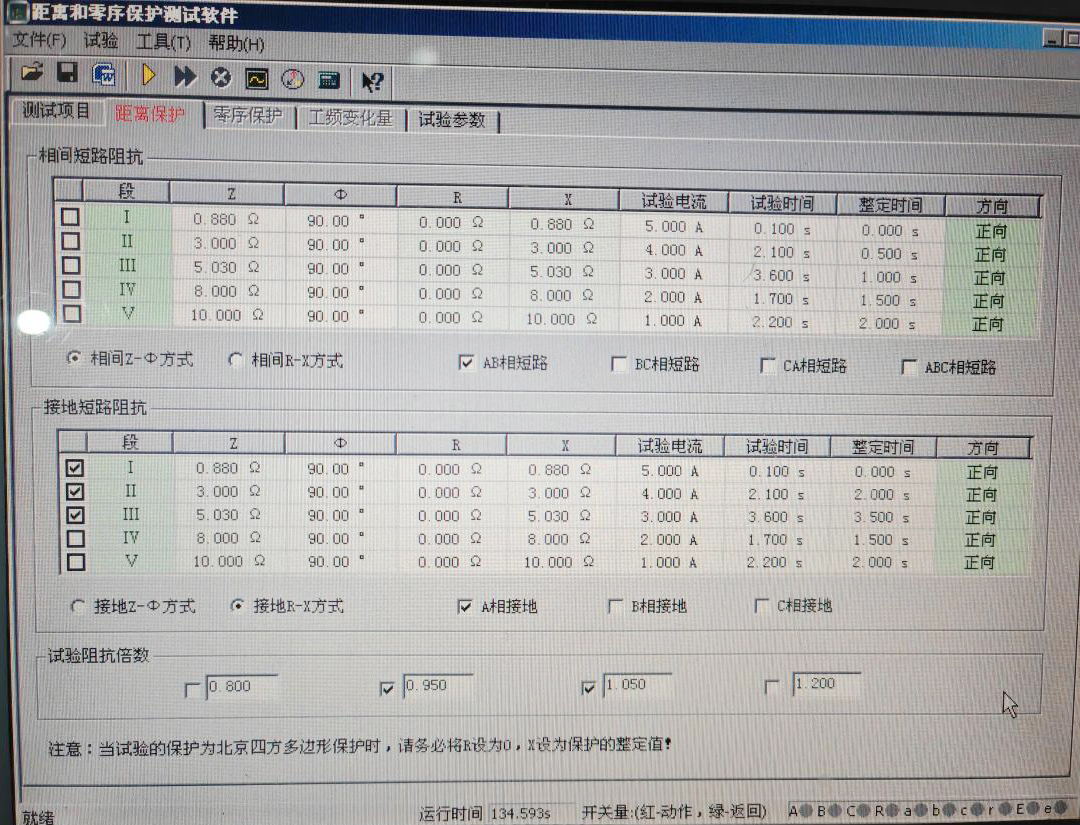

點擊距離保護試驗界面，根據定值單進行設置，Φ選擇90°，試驗時間通常選擇比定值時間大0.1-0.2s，勾選接地短路阻抗Ⅰ、Ⅱ、Ⅲ段，接地方式選擇R-X，選擇A相接地，試驗阻抗倍數選擇0.95倍以及1.05倍。



△ 距離保護參數

點擊試驗參數進行填寫，選擇分相跳閘，PT安裝在母線側、CT安裝在線路側。



△ 試驗參數

2）試驗方法

點擊開始，繼保之星-1600開始輸出，先輸出電壓保證TV斷線消除，再輸出故障狀態，保護可靠跳閘，開入接點采集到動作時間，依次完成距離Ⅰ、Ⅱ、Ⅲ段0.95倍和1.05倍阻抗值的整定，保護試驗結束后根據提示選擇是否保存試驗結果。

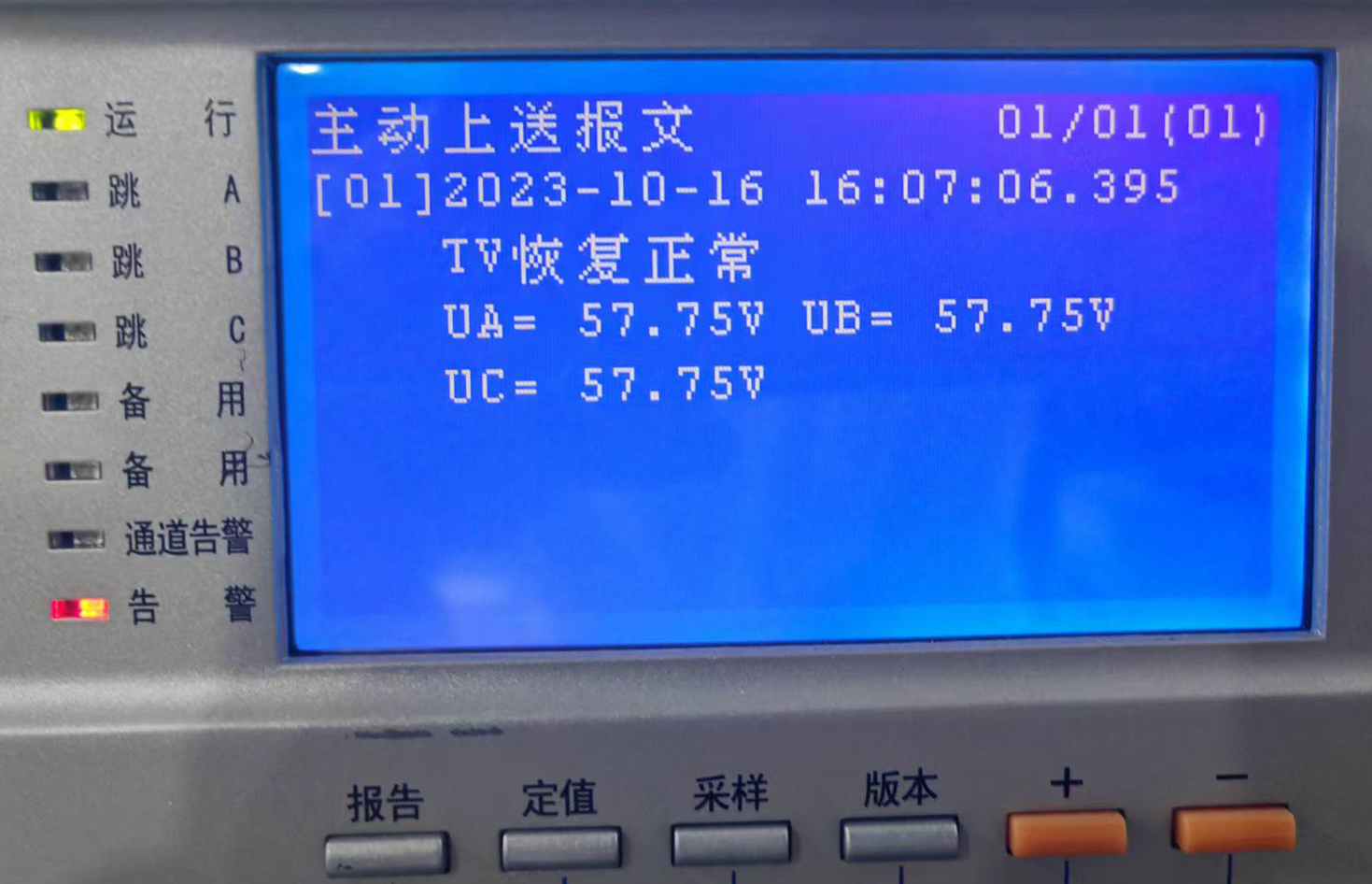

△ 空載輸出12s讓TV斷線消除

4、試驗結果



試驗結束后開入量記錄試驗動作信息，保護裝置顯示距離保護動作。

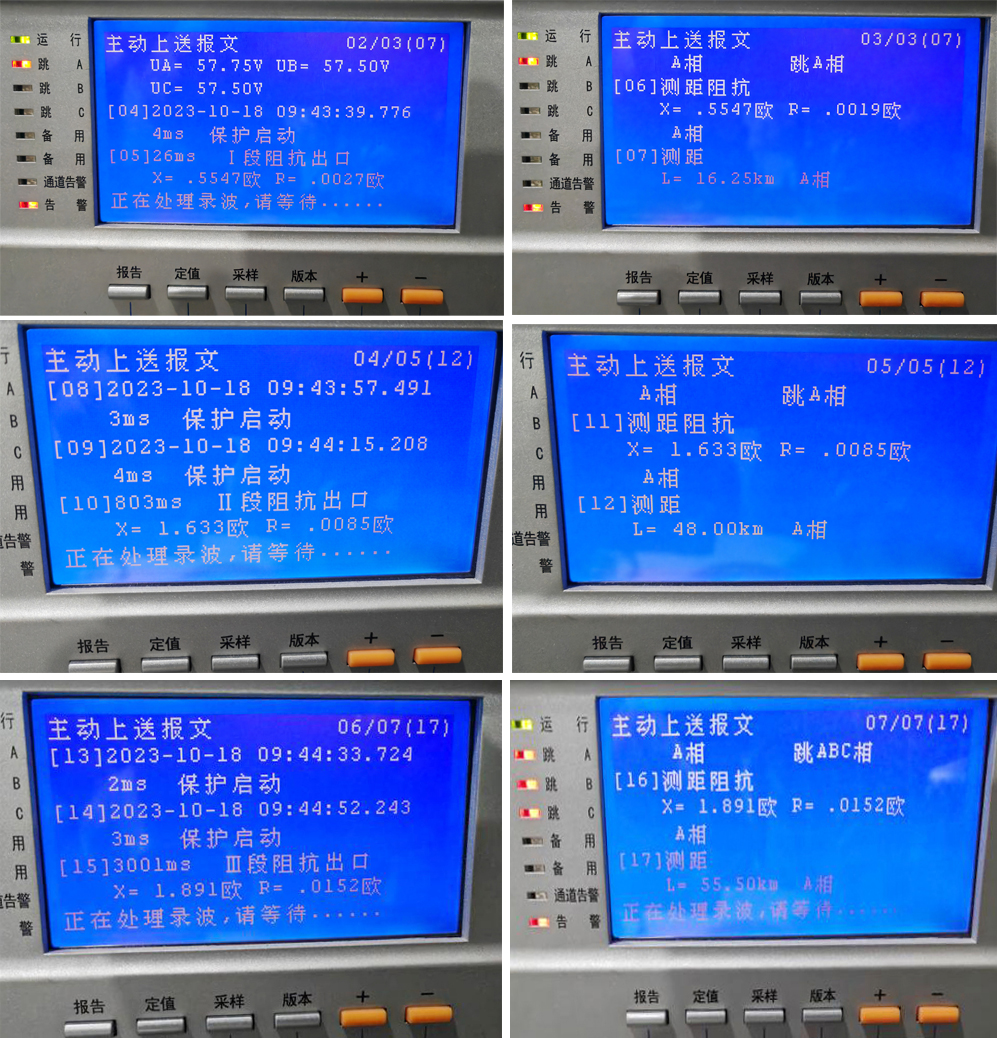

△ 接地距離Ⅰ、Ⅱ、Ⅲ段動作情況

△ 測試結果

接地距離Ⅰ、Ⅱ、Ⅲ段保護在0.95倍短路阻抗定值情況下可靠動作，1.05倍短路阻抗定值情況下可靠不動作，且當A相接地時，Ⅰ、Ⅱ段單跳，Ⅲ段三跳，保護裝置上試驗結果正確。 查看測試儀顯示的試驗結果可知，接地距離保護的各種故障類型動作情況及動作時間信息正確。
